Tuning 4-K Zylinder + Kopf 60ccm S51 SR50 KR51/2 *

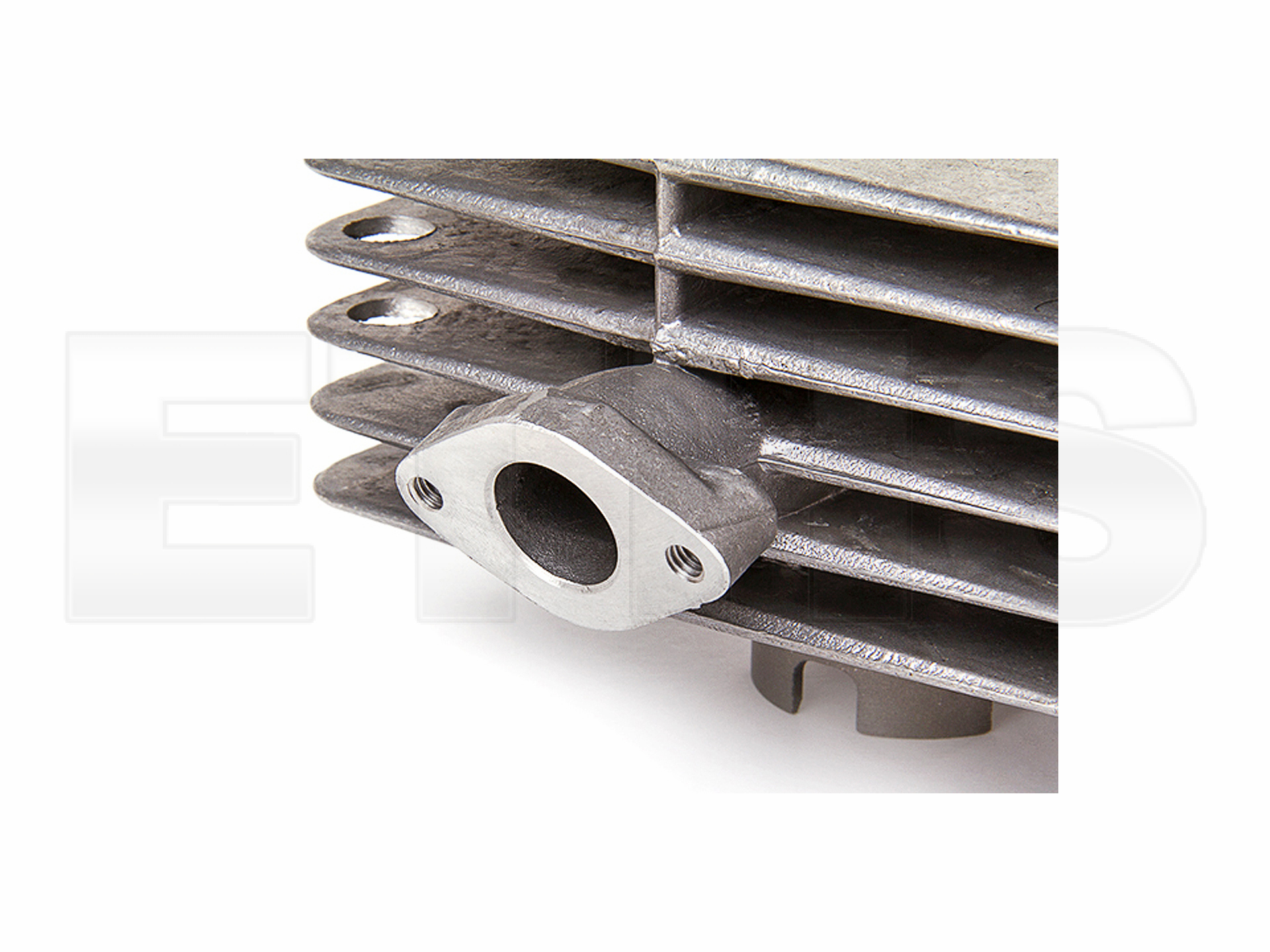

Der Zylinder + Zylinderkopf sind beste Qualität. Als Grundlage wurde ein Zylinder in Spitzen-Qualität (Originalqualität) und mit einen K20 Kolben verwendet, Kein Alternativhersteller. Der Zylinder hat 60ccm und 4-Kanäle der Einlass ist 19mm der Auslass ist 25mm. Der Zylinder hat 7-8PS. Eine weitere Leistungssteigerung bekommt man in Verbindung mit anderen Tuningkomponenten. Mit dazu ist ein geänderter Kolben K20, Kolbenbolzen, Sprengringe, Zylinderfußdichtung und ein Nadellager. Ein Neues Nadellager gibt es mit dazu, sollte immer mit dabei sein und beim Erneuern vom Zylinder und Kolben mit gewechselt werden. Der Zylinder passt bei einer S51, SR50 (bis Bj.1993), KR51/2 ohne weiteren Umbaumaßnahmen.
Der Zylinder ist von der Firma ALMOT

Einbau Tipp: Der Pfeil auf dem Kolben muß zum Auslasskanal zeigen.

Optimal für den Zylinder ist der Vergaser BVF oder Amal mit 19mm.
Für den BVF Vergaser Empfehlen wir zur Abstimmung die HD Düsen 85er, 90er, 95er !

* Abnahmepflichtig: Ohne Eintragung erlischt die Betriebserlaubnis des Fahrzeuges, ggf. Eintragung per Einzelabnahme möglich!

Lieferumfang:

• 1 Tuning Zylinder 60ccm 4-Kanal 7-8PS (Einlass 19mm, Auslass 25mm)
• 1 Kolben K20 (Geänderter Kolben)

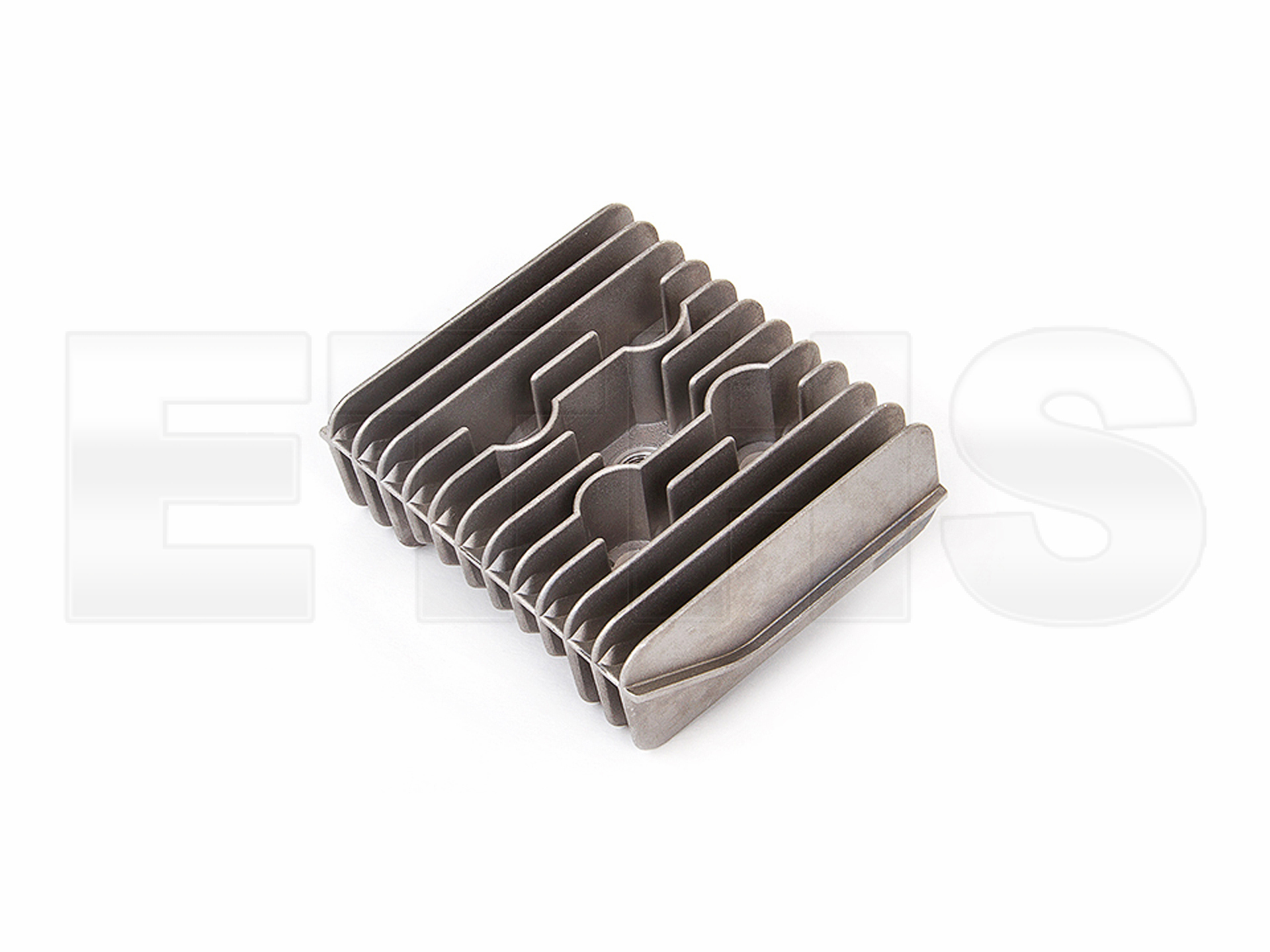

• 1 Zylinderkopf 60ccm
• 1 Kolbenbolzen
• 2 Kolbenringe
• 2 Sprengringe
• 1 Zylinderfußdichtung
• 1 Nadellager (im Metalkäfig)

Leistungsdiagramm:

Getestet mit

• VAPE 3 Zündanlage
• Tuningvergaser 19mm BVF 19N1 (85er HD)
• Standard Auspuffanlage

Geschwindigkeit max:   78,3 km/h

Das Ersatzteil ist für diesen Motor Typ ! Siehe Bild !

Eindeutig Erkennbare Merkmale ROTE Pfeile !

- Der Zylinder hat Dämpfungsgummis in den 4-Ecken
- Der Linke Motorseitendeckel hat 2 Plastik Verschlussschrauben ( Im Bild 1 u. 4)
- Der Linke Motorseitendeckel hat eine Ölkontrollschraube (Im Bild 2)

Produkteigenschaften

• Baugruppe
  Zeichnung
  Bauteil
• S51 S70
• Fahrzeug: S51 S70
  Baugruppe: Motor
  Zeichnung: Zylinder Kurbelwelle
  Bauteil: 25
