Außenliegender Kondensator IC15-220 für Simson SR50 SR80

Umrüstsatz Außenliegender Kondensator IC15-220 für Simson SR50 und SR80

Das Umrüst-Set ist für die Simson mit einer Unterbrecher Zündung, mit diesem Set können folgende Probleme umgangen werden:

• Startproblem bei warmen Motor
• Zündaussetzer bei einem defekt am Zündkondensator
• Verschleiß am Unterbrecherkontakt durch Funkenerosion
• Defekt durch einpressen des Kondensators in die Grundplatte
• Ungenügende Masseverbindung zwischen Motor und Elektrik

Die Ursache für diese Probleme mit dem handelsübliche Kondensator, ist die Nähe zum Motor. Dadurch wird der Kondensator ständig bei jedem Fahrzyklus Aufgeheizt und wieder Abgekühlt, wodurch die elektrische Eigenschaft des Kondensators massiv beeinträchtigt wird. Der handelsübliche Kondensator hat eine maximale Spannungsspitze bis 250V, wobei jedoch an der Primärspule Spannungen bis zu 300V auftreten können. Was wiederum zu Beschädigungen am handelsüblichen Kondensator führen kann. Jeder der schon mal einen Kondensator auf der Grundplatte gewechselt hat, kennt das Problem, das bereits beim Einbau der Kondensator beschädigt oder zerstört werden kann, durch seine Empfindlichkeit. Ein defekter Kondensator beschädigt in kürzester Zeit auch den Unterbrecher durch Funkenerosion an den Kontaktflächen.

Eine alternative Lösung für diese Probleme ist ein außenliegender Kondensator!

Tipp: Sollte bereits ein Defekt am Zündkondensator vorhanden sein, so ist es ratsam, den Unterbrecherkontakt gleich mit zu wechseln und die Zündkerze zu erneuern!

Welche Vorteile hat ein außenliegender Kondensator?

• Der Kondensator ist keinen thermischen und mechanischen Belastungen des Motors ausgesetzt
• Durch Zusätzliche Masseverbindung zwischen Motor und Rahmen gibt es auch keine Kontaktprobleme zur Zündspule
• Spannungsfest bis 630V (statt 250V)

Wo wird der außenliegende Kondensator verbaut?

• Der außenliegende Kondensator wird unter dem Kraftstoffbehälter montiert
• Der alte Kondensator wird durch einen Kunststoffisolator ersetzt

Wie lang sind die Kabel vom Kondensator?

• Das weiße Kabel hat eine Länge von 26cm
• Das braune Kabel hat eine Gesamtlänge von ca. 87cm, die Länge bis zum ersten Kabelschuh-Ringform beträgt 25cm und von da aus 62cm bis zum zweiten Kabelschuh-Ringform

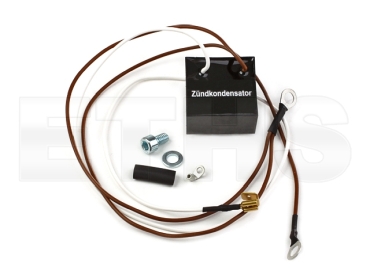

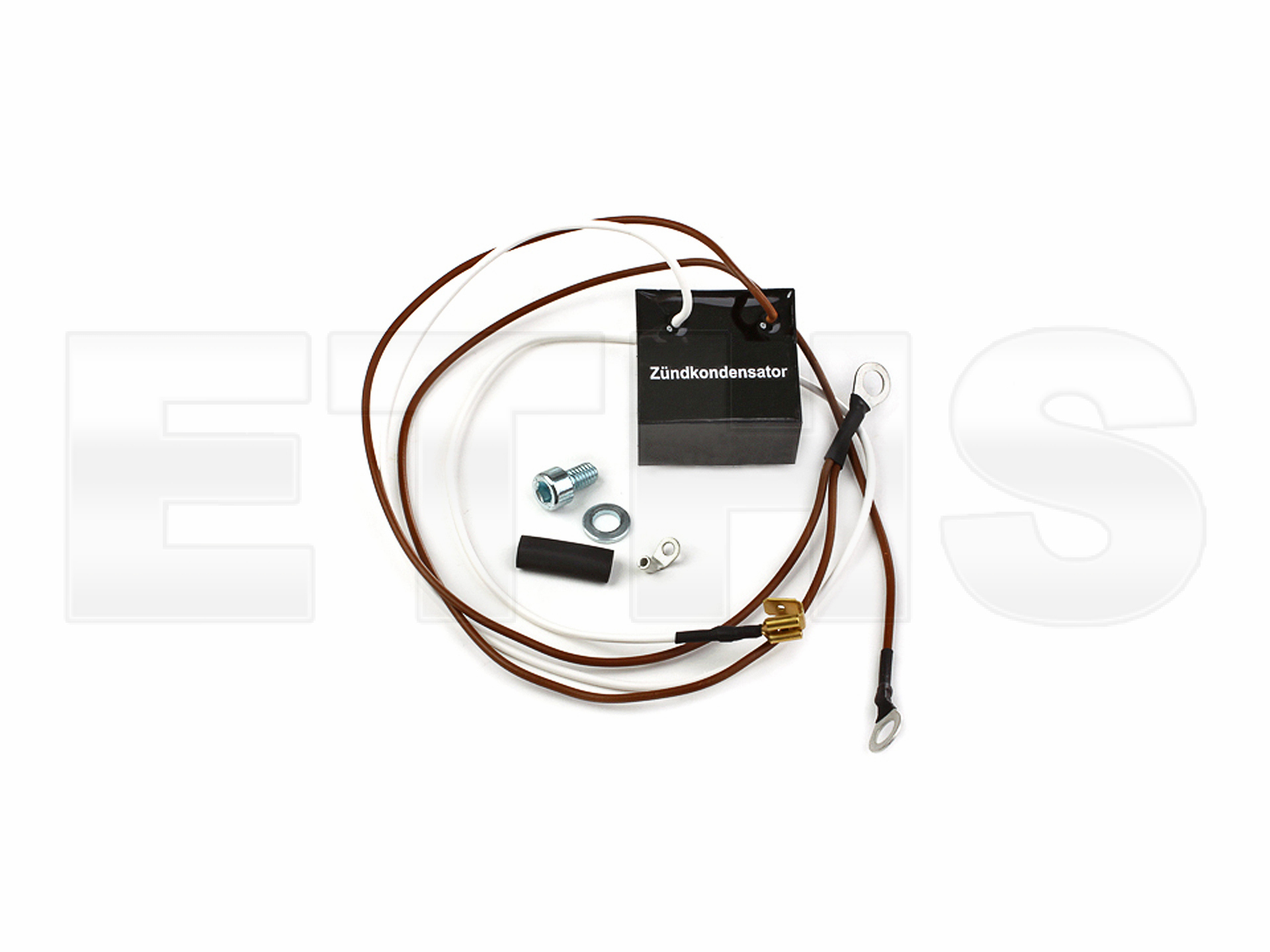

Lieferumfang:

• 1x Wasserdicht vergossener außenliegender Kondensator mit Kabeln
• 1x Befestigungsmaterial
• 1x Detaillierte und bebilderte Montageanleitung

Produkteigenschaften

• Baugruppe
  Zeichnung
  Bauteil
• SR50 SR80
• Fahrzeug: SR50 SR80
  Baugruppe: Elektrik
  Zeichnung: Zündung Unterbrecher
  Bauteil: 20
