Einbaumaße Laufspiele Anzugsmomente am Motor

Motor M531 / M541 / M741 (Motor vom S51, S53, S70, SR50, SR80, KR51/2)

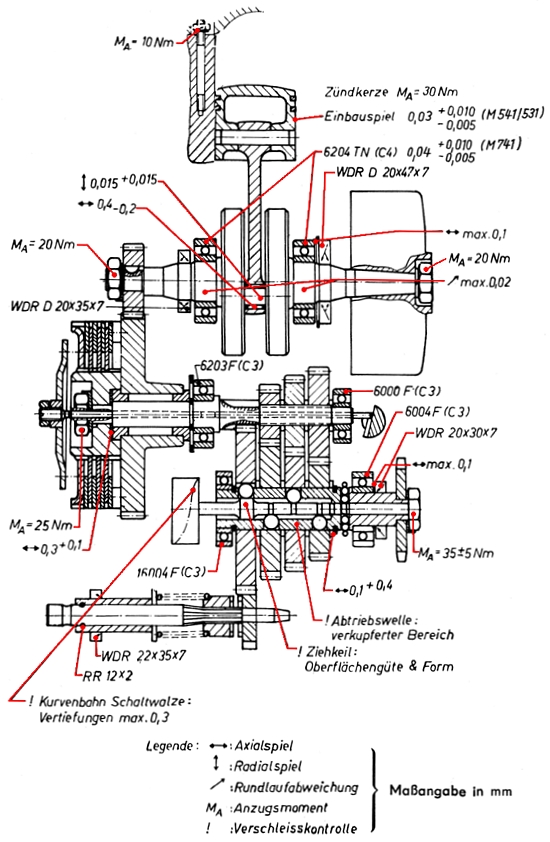

Die schematische Darstellung zeigt die benötigten Anzugsmomente der jeweiligen Schraubverbindungen. Für die Prüfung der Verschleißkontrolle sind die Axialspiele, Radialspiele und Rundlauf Abweichungen angegeben. Kugellager und Wellendichtringe sind ebenfalls in der Darstellung vorhanden. Mit dieser Darstellung lässt sich ein Motor wunderbar auf Verschleiß prüfen, auch bei einer Motorregeneration ist diese sehr hilfreich.
